液压传动的工作原理是以此油液作为工作介质，依靠密封容积的变化来传递运动，依靠油液外部的压力用以传递动力。事实上液压传动装置是一种能量转换装置，它先行把机械能转换为便于输送的液压能，接着亦把液压能转换为机械能，以此驱动工作机构完成所要求的各种动作。

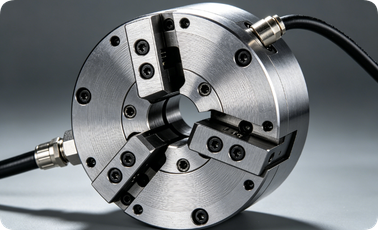

液压卡盘重要改由油缸、活塞、卡圈、支承套、卡瓦座、碟形弹簧、卡瓦、保护套、防护罩、推力球轴承、密封圈等零件与标件组成，如下图。
液压卡盘工作原理是工作时液压油自油缸进油口进入油缸，油缸和活塞构成一个封闭腔，随著压力的增高，于压力油的作用之下，活塞下移，经过推力球轴承推动卡圈，支承套一同下移，使碟形簧受到压缩，卡圈于往之下移动的同时带动三个卡瓦作离开圆心的水平运动，进而达到松开钻杆的目的。
需夹紧钻杆时，操作换往阀把液控单往阀打开，卡盘封闭腔的油液经油管，液控单向阀与换向阀和邮箱相通，此时封闭腔无压力，碟簧亦于弹性力的作用之下，手动复位，并且推动支承套、卡圈、经过推力球轴承和活塞向上移动，带动三卡瓦作向心水平运动，进而达到夹紧钻杆的目的。
